Ei! Como fornecedor de tubos de barbatana com baixa barbatana de cobre, estou super feliz em compartilhar com você como projetar um trocador de calor usando esses tubos incríveis. Os trocadores de calor são cruciais em várias indústrias, como HVAC, geração de energia e processamento químico. E os tubos de barbatana com baixa barbatana de cobre podem realmente aumentar o jogo quando se trata de eficiência de transferência de calor.
Entendendo os tubos de barbatana baixa de cobre
Primeiro, vamos falar um pouco sobre o que são os tubos de barbatana baixa de cobre. Esses tubos têm barbatanas do lado de fora, que aumentam a área de superfície disponível para transferência de calor. O cobre é uma ótima opção, porque é um excelente condutor de calor, resistente à corrosão e relativamente fácil de trabalhar. O design da barbatana baixa significa que as barbatanas não são muito altas, o que é ideal para muitas aplicações nas quais você precisa de um bom equilíbrio entre o aumento da área de superfície e a queda de pressão.
Etapa 1: Defina os requisitos
O primeiro passo para projetar um trocador de calor é descobrir o que você precisa fazer. Você tem que se fazer algumas perguntas importantes. Que tipo de fluido serão usados no trocador de calor? Quais são suas taxas de fluxo, temperaturas e pressões? Por exemplo, se você estiver lidando com um trocador de calor líquido - líquido, precisa conhecer as temperaturas de entrada e saída dos fluidos quentes e frios. Além disso, pense no espaço que você tem disponível para o trocador de calor. Será instalado em um canto apertado ou em um grande salão industrial?
Etapa 2: Calcule a taxa de transferência de calor
Depois de definir os requisitos, é hora de calcular a taxa de transferência de calor. Isso é basicamente quanto calor precisa ser transferido do fluido quente para o fluido frio. Você pode usar a fórmula (q = m \ times c_p \ times \ delta t), onde (q) é a taxa de transferência de calor, (m) é a taxa de fluxo de massa do fluido (c_p) é a capacidade de calor específica do fluido e (\ delta t) é a diferença de temperatura entre a entrada e a saída do fluido.
Digamos que você tenha uma corrente de água quente com uma taxa de fluxo de massa de (5) kg/s, uma capacidade de calor específica de (4,2) kj/kg.k, e ele precisa ser resfriado de (80^{\ circ} c) a (30^{\ circ} c). Usando a fórmula, (q = 5 \ times4.2 \ times (80 - 30) = 1050) kw. Essa é a quantidade de calor que precisa ser removida da água quente.
Etapa 3: selecione a configuração do tubo
Agora vem a parte divertida - escolhendo a configuração correta do tubo. Você precisa decidir quantos tubos você precisa, o diâmetro e o tom entre os tubos. O número de tubos depende da taxa de transferência de calor e da área de transferência de calor disponível de cada tubo. O diâmetro dos tubos afeta a velocidade de fluxo dos fluidos dentro deles. Um diâmetro menor pode aumentar o coeficiente de transferência de calor, mas também aumentar a queda de pressão.

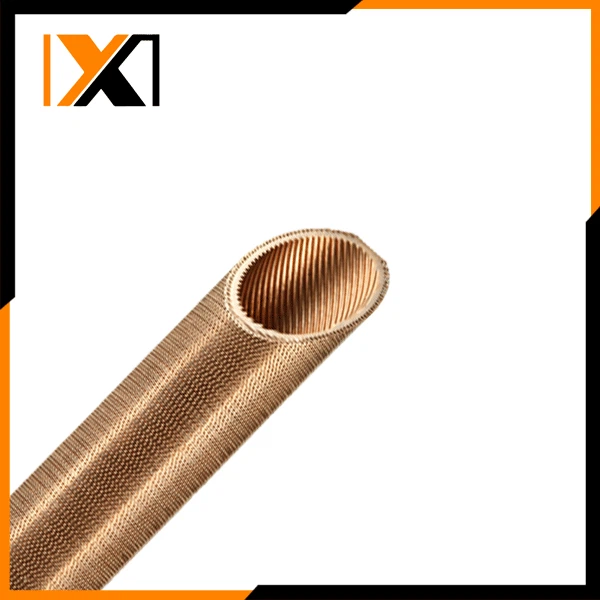

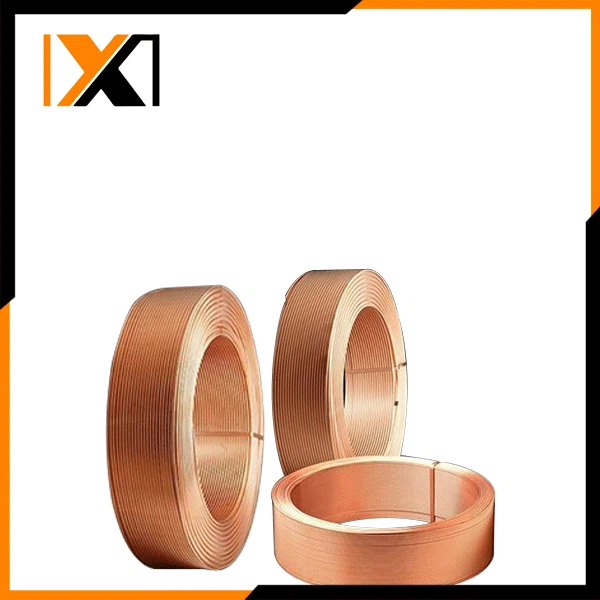

Para os tubos de barbatana baixa de cobre, você também precisa considerar a densidade da barbatana. Maior densidade da barbatana significa mais área de superfície para transferência de calor, mas também pode levar a mais incrustações e uma queda de pressão mais alta. Você pode conferir nossoTubo de evaporador de piscina de cobreeTubo de cobre de superfície liso na bobinaOpções para ter uma idéia de diferentes configurações de tubo que podem funcionar para o seu trocador de calor.
Etapa 4: determine o layout do tubo
O layout do tubo é outro aspecto importante. Você pode escolher entre um fluxo paralelo, contador - fluxo ou arranjo de fluxo cruzado. Em um trocador de calor de fluxo paralelo, os fluidos quentes e frios fluem na mesma direção. Em um trocador de calor de contador de fluxo, eles fluem em direções opostas. O fluxo do contador é geralmente mais eficiente porque mantém uma maior diferença de temperatura média entre os dois fluidos ao longo do comprimento do trocador de calor.
O fluxo cruzado é frequentemente usado quando um dos fluidos é um gás. Você precisa pensar no espaço disponível e nas características de fluxo dos fluidos ao decidir no layout do tubo.
Etapa 5: Calcule a queda de pressão
A queda de pressão é um grande negócio no design do trocador de calor. Você não quer muita queda de pressão, pois pode aumentar o consumo de energia das bombas ou ventiladores usados para mover os fluidos. A queda de pressão depende do diâmetro do tubo, comprimento, velocidade do fluido e configuração do tubo. Você pode usar correlações ou software empíricos para calcular a queda de pressão.
Se a queda de pressão estiver muito alta, pode ser necessário ajustar o diâmetro do tubo, o número de tubos ou a vazão. Você também pode considerar usarTubo de evaporador de filme que cai de cobreque às vezes pode oferecer um melhor equilíbrio entre transferência de calor e queda de pressão.
Etapa 6: verifique se há incrustação
A incrustação é o acúmulo de materiais indesejados nas superfícies do tubo, o que pode reduzir a eficiência da transferência de calor. Você precisa considerar as características de incrustação dos fluidos. Alguns fluidos têm maior probabilidade de causar incrustações do que outros. Você pode usar fatores de incrustação em seus cálculos para explicar isso. Esses fatores são baseados no tipo de fluido e nas condições operacionais.
Etapa 7: Seleção e construção de materiais
Já falamos sobre por que o cobre é uma ótima opção para os tubos, mas você também precisa pensar nos outros componentes do trocador de calor, como cabeçalhos, conchas e juntas. Verifique se todos os materiais são compatíveis com os fluidos e as condições de operação.
Quando se trata de construção, você precisa garantir que os tubos sejam instalados e selados corretamente. Quaisquer vazamentos podem reduzir a eficiência do trocador de calor e causar outros problemas.
Etapa 8: Teste e otimização
Depois de construir o trocador de calor, é hora de testá -lo. Você pode medir a taxa de transferência de calor real, a queda de pressão e outros parâmetros de desempenho. Compare os resultados com seus cálculos de design. Se houver alguma discrepâncias, você poderá otimizar o design fazendo pequenos ajustes.
Por que escolher nossos tubos de barbatana baixa de cobre?
Como fornecedor, orgulhamos de oferecer tubos de albacha de baixa qualidade de alta qualidade de cobre. Nossos tubos são feitos de materiais de cobre superior - entalhe, garantindo um excelente desempenho de transferência de calor. Temos uma ampla gama de tamanhos de tubos e configurações de barbatana para atender às suas necessidades específicas. Esteja você trabalhando em um projeto de pequena escala ou em um grande trocador de calor industrial, temos você coberto.
Se você estiver interessado em comprar nossos tubos de barbatana com baixa barbatana de cobre para o design do trocador de calor ou se tiver alguma dúvida sobre o processo de design, não hesite em entrar em contato. Estamos aqui para ajudá -lo a tomar as melhores decisões informadas e garantir que seu trocador de calor funcione como um encanto.
Referências
- Incropera, FP, & DeWitt, DP (2002). Fundamentos de transferência de calor e massa. Wiley.
- Kakac, S. & Liu, H. (2002). Trocadores de calor: seleção, classificação e design térmico. CRC Press.
